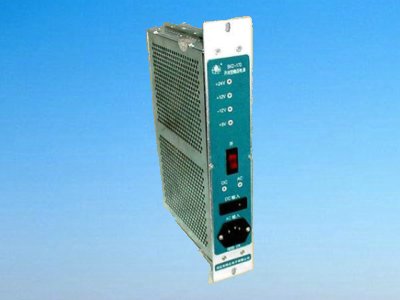

60W遠動控制電源
 |
SKDX-060-5C開關穩壓電源主要應用于，電力自動化遠動控制裝置.
主要性能指標：
輸入條件：
輸入 AC：175V~265V Pmax=60
電壓 DC：200V~380V Pmax=60W
頻率 47~63Hz
效率 ≥75%
輸出條件：
輸出 V1 V2 V3 V4 Vac
電壓 +5V +12V -12V 24V 12V
輸出電流 3A 1A 0.5A 0.7A 0.2A
總穩定度 ±1.0% ±2.5% ±2.5% ±6%
電壓調節范圍 ±5%
紋波及噪聲 Vp-p 1.0%, or.100mV
輸出極性 V1，V2，V3共地。V4獨立地
對稱性 V2，V3對稱度小于1.2%
保持時間 大于 20ms
保 護 短路,過載,過熱保護。且有自恢復功能。
工 作 溫 度 -10℃--45℃
儲 存 溫 度 -25℃--75℃
產品簡介
SKDX-060-5C開關電源產品采用開關電源集成電路設計制造。
電源特點：
1．輸入電壓范圍寬:AC 175V--265V時Pmax=60W. AC 85V--265V時Pmax=30W
2．面板設有電源開關，各路電壓指示及電源開關指示，
3．輸入設有專用電源線，輸出，+5V/3A，+12V/1A，-12V/0.5A，24V/0.7A及交流采樣電壓Vac=12V/0.2A.
4．保護功能強：具有過載，短路, 過熱保護. 并有自恢復功能.
5．電路工作頻率：100KHz.
